ಡಿಟ್ಯಾಚೇಬಲ್ ಪ್ಲೇಟ್ ಶಾಖ ವಿನಿಮಯಕಾರಕದ ರಚನೆಯ ತತ್ವ

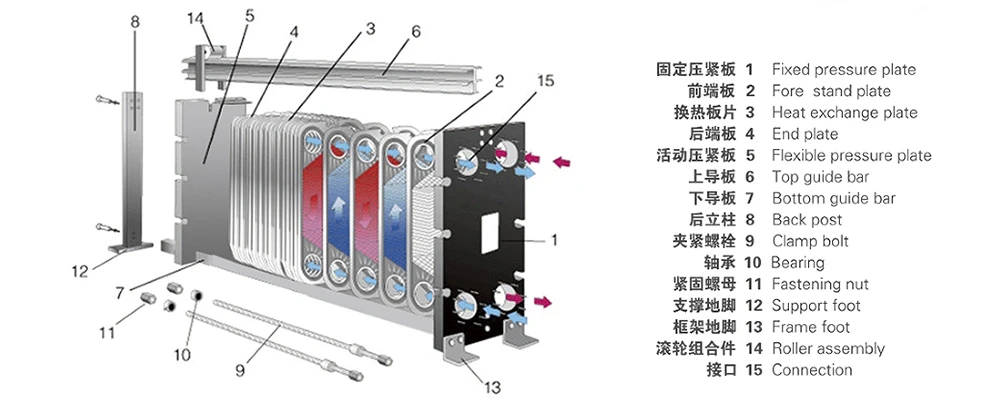

ಪ್ಲೇಟ್-ರೀತಿಯ ಶಾಖ ವಿನಿಮಯಕಾರಕವು ಮುಖ್ಯವಾಗಿ ಎರಡು ಭಾಗಗಳಿಂದ ಕೂಡಿದೆ: ಫ್ರೇಮ್ ಮತ್ತು ಪ್ಲೇಟ್. ಪ್ಲೇಟ್ ಅನ್ನು ವಿವಿಧ ರೀತಿಯ ಡೈಸ್‌ಗಳಿಂದ ವಿವಿಧ ತರಂಗ ಆಕಾರಗಳನ್ನು ಒತ್ತಿದ ವಿವಿಧ ವಸ್ತುಗಳ ತೆಳುವಾದ ಪ್ಲೇಟ್‌ಗಳಿಂದ ತಯಾರಿಸಲಾಗುತ್ತದೆ ಮತ್ತು ಮಧ್ಯಮ ಹರಿವಿನ ಚಾನಲ್‌ಗಾಗಿ ಪ್ಲೇಟ್ನ ನಾಲ್ಕು ಮೂಲೆಗಳಲ್ಲಿ ಕೋನ ರಂಧ್ರಗಳನ್ನು ಕೊರೆಯಲಾಗುತ್ತದೆ. ಫಲಕಗಳ ಅಂಚುಗಳು ಮತ್ತು ರಂಧ್ರಗಳನ್ನು ರಬ್ಬರ್ ಗ್ಯಾಸ್ಕೆಟ್ಗಳೊಂದಿಗೆ ಮುಚ್ಚಲಾಗುತ್ತದೆ. ಫ್ರೇಮ್ ಸ್ಥಿರ ಒತ್ತುವ ಪ್ಲೇಟ್, ಚಲಿಸಬಲ್ಲ ಒತ್ತುವ ಪ್ಲೇಟ್, ಮೇಲಿನ ಮತ್ತು ಕೆಳಗಿನ ಮಾರ್ಗದರ್ಶಿ ರಾಡ್‌ಗಳು ಮತ್ತು ಕ್ಲ್ಯಾಂಪ್ ಮಾಡುವ ಬೋಲ್ಟ್‌ಗಳು ಇತ್ಯಾದಿಗಳಿಂದ ಕೂಡಿದೆ.-ರೀತಿಯ ಶಾಖ ವಿನಿಮಯಕಾರಕವನ್ನು ಸ್ಥಿರವಾದ ಒತ್ತುವ ಪ್ಲೇಟ್ ಮತ್ತು ಚಲಿಸಬಲ್ಲ ಪ್ರೆಸ್ಸಿಂಗ್ ಪ್ಲೇಟ್ ನಡುವೆ ಪ್ಲೇಟ್‌ಗಳನ್ನು ಪೇರಿಸಿ ನಂತರ ಅವುಗಳನ್ನು ಕ್ಲ್ಯಾಂಪ್ ಮಾಡುವ ಬೋಲ್ಟ್‌ಗಳಿಂದ ಕ್ಲ್ಯಾಂಪ್ ಮಾಡುವ ಮೂಲಕ ಜೋಡಿಸಲಾಗುತ್ತದೆ.
ಪ್ಲೇಟ್ನ ವಸ್ತು

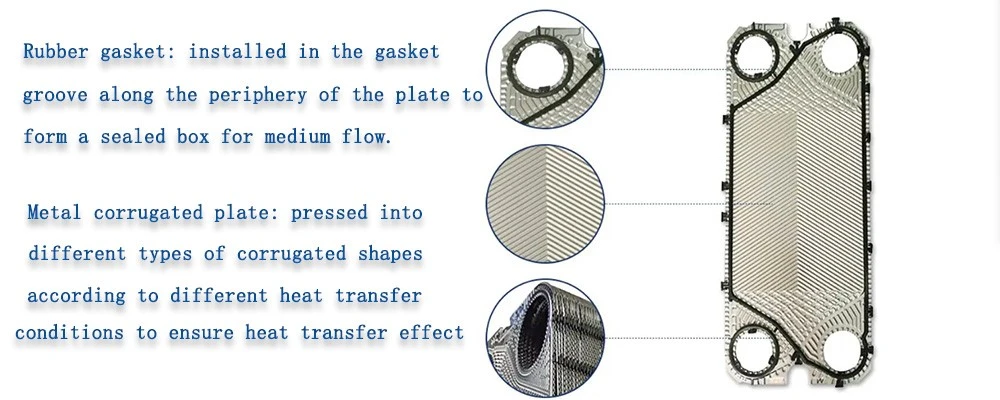

ಪ್ರತಿ ಪ್ಲೇಟ್ ಎರಡು ಭಾಗಗಳನ್ನು ಹೊಂದಿರುತ್ತದೆ
ಸುಕ್ಕುಗಟ್ಟಿದ ಫಲಕಗಳ ಎರಡು ಕಾರ್ಯಗಳು
ಎರಡು ವಿಭಿನ್ನ ರೀತಿಯ ಫಲಕಗಳು
ಶಾಖ ವಿನಿಮಯಕಾರಕ ಮಾದರಿ ಪ್ರಾತಿನಿಧ್ಯ ವಿಧಾನ
ಉದಾಹರಣೆ: BR0.65-10-130-E
Tengrui ನ ಕ್ರಾಸ್{0}}ಫ್ಲೋ ಶಾಖ ವಿನಿಮಯಕಾರಕವನ್ನು ಪ್ರತಿನಿಧಿಸುತ್ತದೆ, ಒಂದೇ ಪ್ಲೇಟ್‌ಗೆ 0.65m² ನಾಮಮಾತ್ರ ಶಾಖ ವರ್ಗಾವಣೆ ಪ್ರದೇಶ, 130m² ಶಾಖ ವರ್ಗಾವಣೆ ಪ್ರದೇಶವನ್ನು ಜೋಡಿಸಲಾಗಿದೆ, 1.0MPa ವಿನ್ಯಾಸದ ಒತ್ತಡ, ಮತ್ತು ಸೀಲಿಂಗ್ ಪ್ಯಾಡ್‌ನಂತೆ EPDM ಗ್ಯಾಸ್ಕೆಟ್.
ಉದಾಹರಣೆ:BR0.85-10-150-N
Tengrui ನ ಕ್ರಾಸ್{0}}ಫ್ಲೋ ಶಾಖ ವಿನಿಮಯಕಾರಕವನ್ನು ಪ್ರತಿನಿಧಿಸುತ್ತದೆ, ಒಂದೇ ಪ್ಲೇಟ್‌ಗೆ 0.85m² ನಾಮಮಾತ್ರ ಶಾಖ ವರ್ಗಾವಣೆ ಪ್ರದೇಶ, 150m² ಶಾಖ ವರ್ಗಾವಣೆ ಪ್ರದೇಶವನ್ನು ಜೋಡಿಸಲಾಗಿದೆ, 1.0MPa ವಿನ್ಯಾಸದ ಒತ್ತಡ ಮತ್ತು ನೈಟ್ರೈಲ್ ರಬ್ಬರ್ ಪ್ಯಾಡ್‌ನ ಸೀಲಿಂಗ್ ಗ್ಯಾಸ್ಕೆಟ್.
ಅಪ್ಲಿಕೇಶನ್ ವ್ಯಾಪ್ತಿ
ಕಂಪನಿಯ ಕಾರ್ಖಾನೆ ಕಟ್ಟಡ
FAQ
ಪ್ರಶ್ನೆ: ನೀವು ವ್ಯಾಪಾರ ಕಂಪನಿ ಅಥವಾ ತಯಾರಕರೇ?
ಪ್ರಶ್ನೆ: ನಿಮ್ಮ ಉತ್ಪನ್ನಗಳ ಖಾತರಿ ಏನು?
ಪ್ರಶ್ನೆ: ನೀವು ಯಾವ ಪಾವತಿ ನಿಯಮಗಳನ್ನು ಸ್ವೀಕರಿಸುತ್ತೀರಿ?
ಪ್ರಶ್ನೆ: ಯಂತ್ರದ ಶಿಪ್ಪಿಂಗ್ ವಿಧಾನಗಳು ಯಾವುವು?
